Introduzione

Il sistema di impianti basati sul bus è costituito da dei componenti, siano essi di comando, che di esecuzione, i quali interagiscono tra loro tramite due linee: una sulla quale passa il segnale di comando o esecuzione ed una che porta l'energia elettrica necessaria ai motori, lampade e più in generale agli utilizzatori.

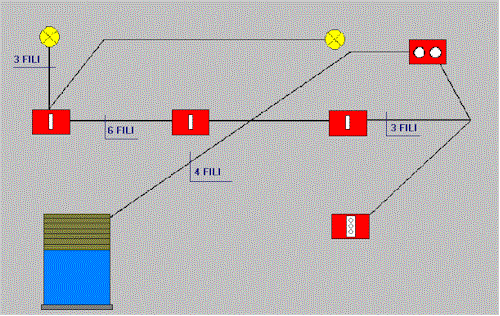

Nel seguente schema viene visualizzato un impianto tradizionale.

01_not_eib

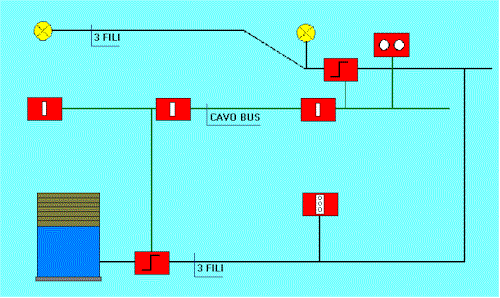

Nel seguente schema viene visualizzato un impianto eseguito con il sistema BUS.

01_yes_eib

I progetti di impianti elettrici e meccanici sviluppati dalla CONTEC S.r.l. riescono ad essere integrati tra loro, con un miglior risultato per il cliente finale.

L’integrazione, l’utilizzo di fonti energetiche rinnovabili (fotovoltaico, geotermico, ecc.) e l’uso di tecnologie all’avanguardia permettono di sviluppare progetti impiantistici con un alto contenuto innovativo ed al tempo stesso con una attenzione particolare al risparmio energetico ed all’ambiente.

Nello schema BUS della pagina precedente i comandi possono essere costituiti da fotocellule, rilevatori di presenza, pulsanti, lettori badge. Inoltre è da notare come i comandi siano esclusivamente collegati al BUS, quindi con una maggiore sicurezza per l'operatore in quanto la tensione in gioco è derivata da un sistema SELV a 30 V.

Questo permette anche una maggior flessibilità nel caso di modifiche che si rendessero necessarie nella vita dell'impianto, in quanto per aggiungere un componente, sia esso di comando, che di attuazione, basta collegarsi alla linea BUS e/o linea di energia.

Torna all'inizio

Architettura

I sistemi bus EIB possono funzionare sia in configurazione stand alone, che con un supervisore. Nella prima tutti i dispositivi sono comunicanti tra loro tramite un unico mezzo di comunicazione (BUS), senza nessun intervento da parte di un supervisore. Nella seconda interviene un supervisore, il quale ha il compito di visualizzare lo stato del sistema, di registrare i dati nel tempo, di forzare i componenti ad un particolare stato logico. In tal modo è possibile, rimanendo in un unico posto avere il controllo delle temperature ambiente, dell'apertura o meno di una porta, l'accensione di una lampada, ecc.

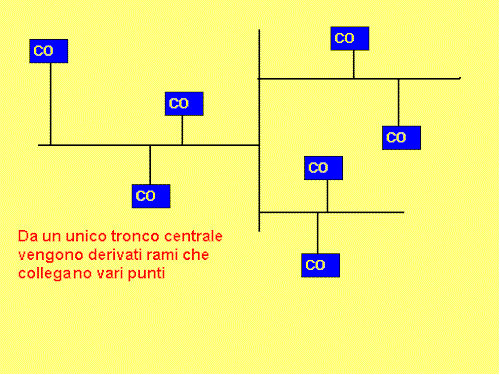

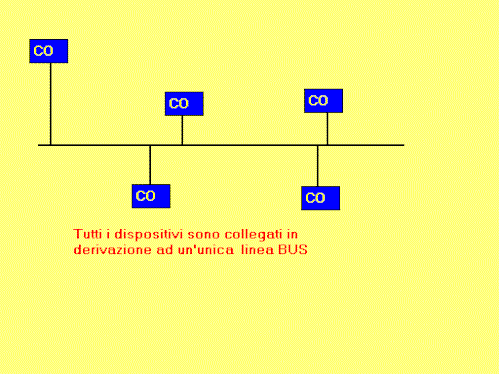

Sia nel primo caso che nel secondo il collegamento dei componenti col BUS può essere di tipo a stella, lineare, ad albero o misto.

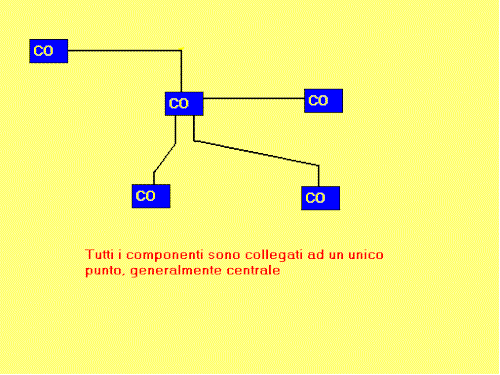

Nella prossima figura viene rappresentato un impianto collegato a stella.

02_eib1
